石英晶體振蕩器也就是石英晶振，在當前的許多領域都有重要的應用。那么作為重要電子元器件的石英晶振，其電路有什么特點呢？這里晶振廠家科琪科技就為您簡單介紹一下。

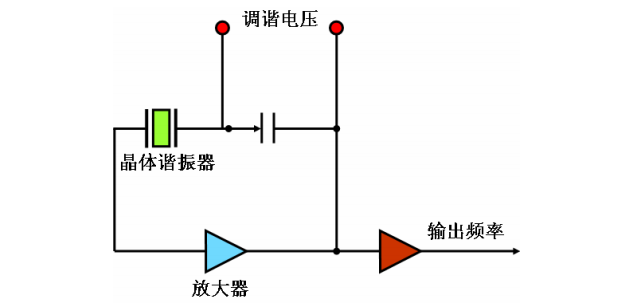

石英晶體振蕩器的簡化電路圖

上圖是經過簡化的電路圖并表明了石英晶體振蕩器的基本組成元件。石英晶體振蕩器中的放大器由至少一個驅動設備，偏壓電阻并且可能包含其他用來限制帶寬，阻抗匹配和增益控制的元件組成。反饋網絡由石英晶體諧振器，和其他元件比如用來協調的可變電容等組成。

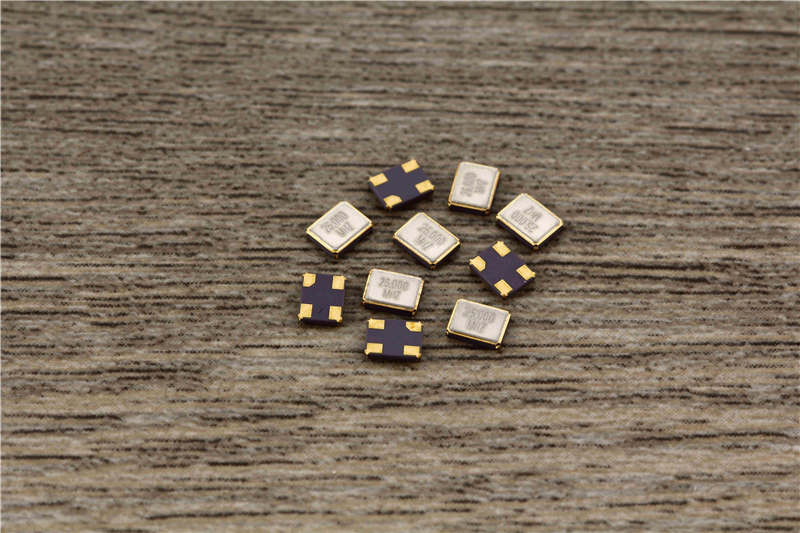

貼片石英晶振

石英晶體振蕩器電路具有以下四個特點：

（1）在振蕩頻率上，閉合回路的相移為 2nπ。

（2）當開始加電時，電路中唯一的信號是噪聲。滿足振蕩相位條件的頻率噪聲分量以增大的幅度在回路中傳輸，增大的速率由附加分量，即小信號，回路益增和晶體網絡的帶寬決定。

（3）幅度繼續增大，直到放大器增益因有源器件（自限幅）的非線性而減小或者由于某一自動電平控制而被減小。

（4）在穩定狀態下，閉合回路的增益為 1。

關于石英晶體振蕩器的電路特點，就介紹到這里了，更多關于石英晶振、貼片晶振、插件晶振的需求，都可以找科琪科技，保質保量地滿足你的工業化生產需求。
